Fiche 13 - Ecluse simple

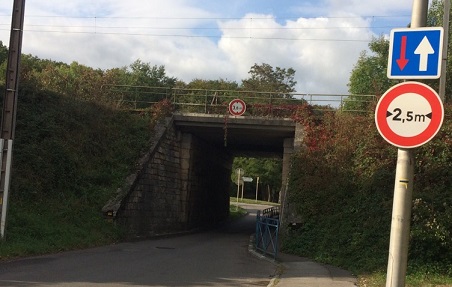

Courcelles les Montbéliard

Nous contacter

Chaque cas reste un cas particulier, n’hésitez pas à nous consulter.
Contacter le pôle sécurité routière

Descriptif

L’écluse simple se caractérise par un rétrécissement de chaussée :

• d’un seul coté : concerne les écluses simples avec rétrécissement latéral.
Elles imposent des modifications de trajectoire seulement dans un sens.
La modération des vitesses n’est pas forcément garantie à tout moment.

• Vers le centre : concerne les écluses simples avec rétrécissement axial.
Elles imposent des modifications de trajectoire identiques aux usagers, quel que soit leur sens de circulation. Généralement mieux perçues que les précédentes, elles imposent de plus faibles contraintes de trajectoire, et n’ont une efficacité sur la modération des vitesses que lorsque les volumes de trafic sont assez soutenus.

Des pistes latérales pour les vélos peuvent être créées sur le bord droit du rétrécissement, constituant des « by-pass vélo ».

L’écluse est un dispositif non réglementé et non normé.
Il n’existe pas de réglementation spécifique aux écluses.
Cependant, l’aménagement doit être réalisé selon les règles de conception de toute voirie urbaine, notamment la réglementation de l’accessibilité à la voirie des personnes handicapées et à mobilité réduite, les codes de la route, de la voirie routière et de l’environnement, l’Instruction Interministérielle sur la Signalisation Routière (IISR).

Domaine d’utilisation

L’utilisation des écluses est limitée aux agglomérations au sens du code de la route.
Elle s’utilise généralement dans un espace bâti plus ou moins dense situé au cœur de l’agglomération, en zone résidentielle ou en entrée d’agglomération. Dans ce dernier cas, la visibilité et la lisibilité de l’aménagement demeurent incontournables.

La conception de l’écluse doit être adaptée au contexte rencontré, et être en cohérence avec l’urbanité des lieux, et avec la vie locale et ses activités.
Compte tenu de l’alternat de circulation la capacité de l’écluse en terme de trafic doit être vérifiée.

Son principal intérêt :

• modérer la vitesse des véhicules par un rétrécissement de chaussée qui impose une circulation alternée,
• rompre l’alignement de la chaussée.

Ses qualités particulières :

• facile à réaliser et peu onéreuse,
• expérimentation très facile,
• fonctionne bien pour des trafics < 1000 unité de véhicule particulier/h (1VL = 1uvp, 1 PL = 2uvp, 1 SPL = 3 uvp).

Ses inconvénients :

• son fonctionnement est fortement lié à son type et au niveau de trafic,
• elle n’est pas adaptée au trafic pendulaire,
• elle présente une efficacité relative sur les deux-roues motorisés,
• elle peut présenter un danger pour les cyclistes.

Critères d’implantation

Le respect des distances de visibilité est impératif, comme suit :

Implantation de la chicaneDistance de visibilité minimum à partir d’un point d’observation en amont de la chicane
Entrée d’agglomération
(à l’intérieur de l’agglomération das les 50 m après le panneau d’entrée d’agglomération
V=90 km/h hors agglomération = 130 m en alignement droit, 150 m si chicane en courbe.
V=70 km/h hors agglomération = 85 m en alignement droit, 95 m si chicane en courbe.
Au cœur de l’agglomération sur une voie à 50 km/h V=50 km/h = 45 m
V=70 km/h = 85 m
Dans une zone 30 20 m
Dans une zone de rencontre 15 m

Selon la configuration de l’éclairage de la voirie urbaine, deux cas sont envisageables :

• si la voie n’est pas éclairée en amont et en aval, il n’est pas conseillé d’éclairer l’aménagement,
• si la voie est déjà éclairée, il convient aussi d’éclairer l’aménagement selon les mêmes performances lumineuses.

Implantation non recommandée :

• dans une courbe à faible rayon ou en sommet de côte,
• directement après un sommet de côte,
• si la distance de visibilité est < à la distance d’arrêt sur chaussée humide, avec un temps de réaction de 2 s côté extérieur de l’agglomération et de 1 s côté intérieur de l’agglomération,
• en cas d’emprise insuffisante conduisant à un dimensionnement minimaliste,
• trafic pendulaire.

Signalisation

Aucun texte réglementaire n’oblige à équiper une écluse d’une signalisation verticale ou d’un marquage spécifique.
Toutefois, cette signalisation peut se montrer utile, implantée comme suit :

• Signalisation verticale

▪ Signalisation avancée

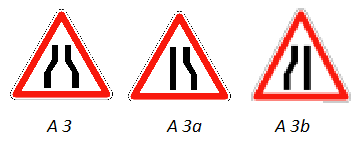

Panneaux A 3, A 3a ou A 3b signalant le rétrécissement, éventuellement associés à une limitation de vitesse.

Signalisation

▪ Signalisation de position

Panneaux B 15 et C 18 (en fonction du sens prioritaire).

Signalisation

▪ En tête d’îlot

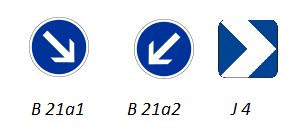

Implantation éventuelle de panneaux B 21a1 ou B 21a2 (à éviter s’il est prévu un contournement cyclable de l’écluse), ou d’une balise J 4 mono chevron afin d’avertir l’usager de la présence de l’îlot.

Signalisation
Le marquage de rive au sol dans l’écluse n’est pas indispensable. Il facilite toutefois la lecture de l’aménagement.

Caractéristiques

Pour être efficace, l’écluse doit resserrer suffisamment la chaussée pour ne laisser le passage qu’à un seul véhicule à la fois, et générer une contrainte de conduite sans pour autant créer un danger.
Les caractéristiques géométriques doivent être adaptées à la configuration des lieux.

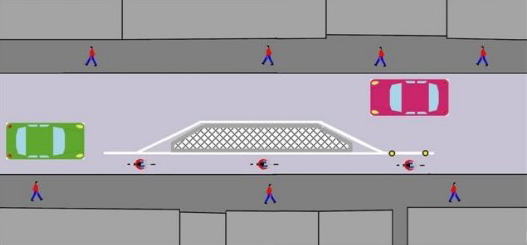

• Écluses avec rétrécissement latéral :

Le véhicule venant de la gauche, plus contraint par l’aménagement, laisse le passage à celui venant d’en face. Ce dernier n’est pas contraint, mème s’il n’y a pas de règle de priorité. L’effet sur la vitesse est limitée dans l’un des deux sens.

Schema
Montbéliard
Montbéliard

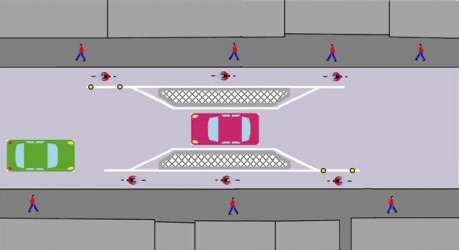

• Écluses avec rétrécissement axial :

La modification de trajectoire est la même pour tous les usagers, quel que soit le sens de circulation. Ces écluses sont mieux perçues que les précédentes.
Elles imposent de faibles contraintes de trajectoire et n’ont une efficacité sur la modération des vitesses que lorsque le trafic est assez soutenu.

Schema

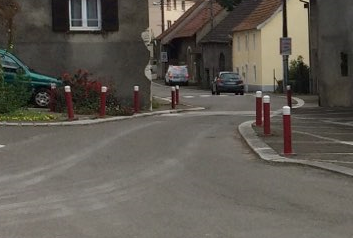

Arbouans
Arbouans

Il convient de veiller aux éléments suivants :
• déport géométrique et pente du déport,
• largeur de voie de l’écluse,
• visibilité et lisibilité de l’aménagement,
• prise en compte des cycles insérés dans le flux routier.

Références

Instruction Interministérielle sur la Signalisation Routière (IISR)

panneaux de signalisation routière

L. VERNIER
